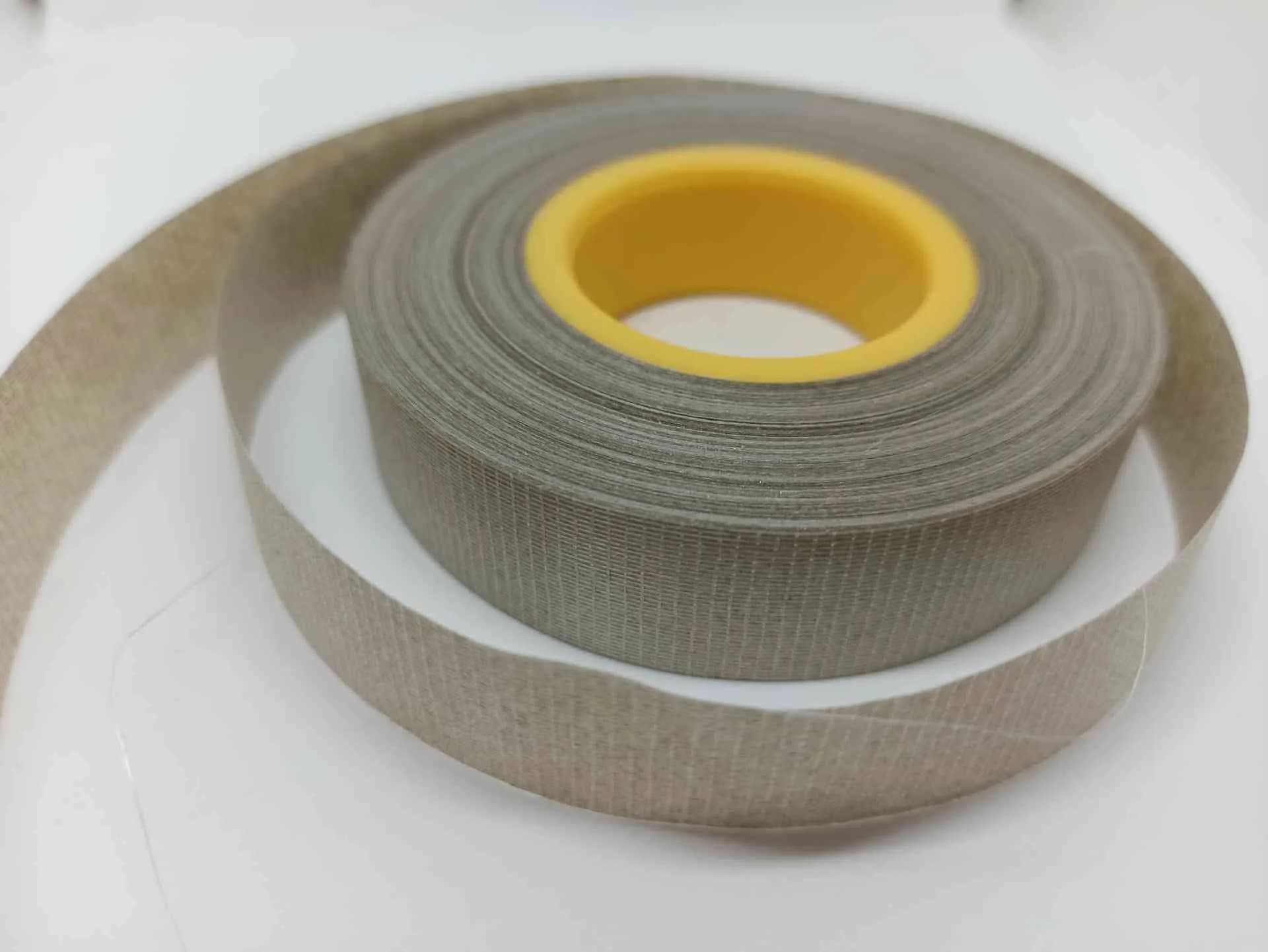

Обзор: Лента слюдинитовая ЛСМ 0,15 мм
0,15 мм (по согласованию)
35 кВ/мм
16-88 И79.0168.001
F (до 155 °C)
Лента ЛСМ толщиной 0,15 мм — переходная толщина между стандартной 0,14 мм и крупной 0,16 мм. В ТУ 16-88 И79.0168.001 толщина 0,15 мм напрямую не нормирована — поставляется по согласованию с заказчиком на основе запросов под ремонтные задачи по чертежам обмоток конкретных машин. Слюдинитовая лента на мусковите с эпоксиноволачным модифицированным связующим, подложка стеклоткань + ПЭТФ-плёнка. Класс F (155 °C) по ГОСТ 8865-93. Поверхностная плотность приблизительно 210 г/м² (фактическое значение указывается в паспорте партии).
Толщина 0,15 мм — типовая ремонтная толщина для обмоток электрических машин советского периода и середины 1990-х, где в технологической карте проектная толщина ленты указана как 0,15 мм и допуск по толщине изоляционного пакета не позволяет переходить на 0,14 или 0,16 мм без согласования с конструкторской документацией.
Характеристики: Лента слюдинитовая ЛСМ 0,15 мм
Технические характеристики ЛСМ 0,15 мм
| Толщина / допуск | 0,15 мм · ±0,02 мм (по согласованию с заказчиком) |
| Электрическая прочность | 35 кВ/мм · по нормам марки |
| Удельная разрушающая нагрузка | ≥120 Н/см (по основе ленты) |
| Поверхностная плотность | ≈210 г/м² · уточняется в паспорте партии |
| Слюдяная бумага | Мусковит, доля слюды ≥30 % |
| Подложки | Стеклоткань 33±3 г/м² + ПЭТФ-плёнка 17±2 г/м² |
| Связующее | Эпоксиноволачное модифицированное, доля 35±5 % |
| tg δ при 155 °C | ≤0,45 |
| Класс нагревостойкости | F · до 155 °C (ГОСТ 8865-93) |
| Гарантийный срок хранения | 4 месяца при 15–35 °C; 8 месяцев при 5 °C |
| Срок изготовления | 7–14 рабочих дней (нестандартная толщина) |
Характеристики
| Слюдяная основа | флогопит |
|---|
Применение: Лента слюдинитовая ЛСМ 0,15 мм
Применение ЛСМ 0,15 мм
Основная задача 0,15 мм — ремонт обмоток электрических машин по сохранившейся конструкторской документации, где толщина изоляционной ленты прямо прописана как 0,15 мм. Это обмотки тепловых электростанций, синхронных компенсаторов, главных приводных двигателей промышленных установок 1970–1990-х годов выпуска. Замена 0,15 → 0,14 даёт суммарное уменьшение толщины пакета на 7 % при той же укладке слоёв и в части случаев требует согласования с эксплуатирующей организацией; замена 0,15 → 0,16 даёт увеличение на 7 % и может не пройти по геометрии паза. Поставка под фактическую толщину 0,15 мм закрывает обе проблемы.
Второе применение — обмотки крупных асинхронных машин на напряжение 6–10 кВ при индивидуальном проекте обмотки. Если конструктор обмотки рассчитал именно 0,15 мм для оптимизации толщины пакета и числа слоёв (например, 4 слоя 0,15 мм против 5 слоёв 0,14 мм или 4 слоёв 0,16 мм) — поставка по согласованию даёт точное соответствие проекту без перепроектирования.
Третье применение — НИОКР-партии для разработки новых электрических машин, где требуется отработка технологии намотки на промежуточной толщине. Партии от 5 кг по индивидуальной заявке, с расширенным паспортом испытаний при необходимости.
Перед заказом 0,15 мм рекомендуем сначала рассмотреть стандартные толщины 0,14 и 0,16 мм — они быстрее доступны (со склада за 24 часа) и при гибкости конструкции часто закрывают задачу без согласования. Если же толщина 0,15 мм жёстко закреплена в технологической карте — поставка по согласованию решает задачу полностью с сохранением исходной геометрии обмотки.
Сравнение: Лента слюдинитовая ЛСМ 0,15 мм
Сравнение толщин ЛСМ
| Толщина | Эл. прочность | Прочность Н/см | Поверхн. плотность | |
|---|---|---|---|---|
| 0,14 мм | ≥35 кВ/мм | 120 | 200±30 г/м² | Подробнее |
| 0,15 мм * | 35 кВ/мм | 120 | ≈210 г/м² | ← вы здесь (по согласованию) |
| 0,16 мм | ≥35 кВ/мм | 120 | 220±30 г/м² | Подробнее |
* Толщина 0,15 мм в стандартном ряду ТУ 16-88 И79.0168.001 не нормирована, поставляется по согласованию с заказчиком. Срок изготовления 7–14 рабочих дней. Минимальная партия — 5 кг. Подробнее о выборе толщины — в описании марки ЛСМ.
Документы: Лента слюдинитовая ЛСМ 0,15 мм
Условное обозначение при заказе
В обозначение по ТУ 16-88 И79.0168.001 включаются марка, толщина, ширина ролика, обозначение ТУ и пометка «по согласованию»:
- Стандартная ширина 25 мм:
Лента ЛСМ 0,15×25 ТУ 16-88 И79.0168.001 (по согласованию) - По чертежу обмотки конкретной машины:
Лента ЛСМ 0,15×25 ТУ 16-88 И79.0168.001 по черт. № __ - Узкий ролик для витковой намотки:
Лента ЛСМ 0,15×15 ТУ 16-88 И79.0168.001 - Расширенный паспорт с протоколом испытаний: добавьте «с расширенным паспортом» в спецификацию
Минимальная партия для нестандартной толщины — 5 кг. Срок изготовления 7–14 рабочих дней с момента согласования спецификации. Доступные ширины ролика 15, 20, 25, 30, 35, 40 мм. Втулка Ø 36±1 мм. По итогам испытаний партии прикладывается полный паспорт с фактическими значениями толщины, поверхностной плотности, разрушающей нагрузки и электрической прочности.
Вопросы и ответы
Почему 0,15 мм нет в стандартном ряду ЛСМ?
В ТУ 16-88 И79.0168.001 прямо нормированы две толщины — 0,14 и 0,16 мм. Они закрывают основные сценарии применения: тонкая для витковой намотки и крупная для пазовой и корпусной изоляции мощных машин. Промежуточная 0,15 мм исторически возникла как проектная толщина в чертежах конкретных машин советского периода и не получила широкого распространения. Завод-производитель сохраняет возможность изготовления 0,15 мм по индивидуальной заявке, но без серийного выпуска.
Можно ли заменить 0,15 мм на 0,14 или 0,16 мм при ремонте?
Зависит от конструкторской документации обмотки. Если в чертеже указано «толщина изоляционного пакета __ ± Δ мм» — допускается переход на 0,14 или 0,16 при пересчёте числа слоёв и проверке вписываемости пакета в геометрию паза. Если указано «толщина ленты 0,15 мм, число слоёв N» — корректный путь либо 0,14 мм с увеличением N, либо заказ 0,15 мм по согласованию. Третий путь — 0,16 мм с уменьшением N — работает только при достаточном запасе по высоте паза.
Какой минимальный заказ для 0,15 мм по согласованию?
5 кг для одной партии одной ширины. Ниже этого порога производство нестандартной толщины экономически нецелесообразно: время на перенастройку оборудования и испытания партии не окупается. Если требуется меньше 5 кг — рекомендуем заказать стандартную 0,14 или 0,16 мм со склада и согласовать переход с эксплуатирующей организацией.
Сколько слоёв 0,15 мм нужно для машины 10 кВ?
При фазном напряжении около 5,8 кВ и коэффициенте запаса 5 расчётное пробивное пакета — около 29 кВ. Один слой 0,15 мм даёт около 5,25 кВ; четыре слоя с полуперекрытием — около 16 кВ; шесть слоёв — около 23 кВ. Рабочая схема для машин 10 кВ — пять-шесть слоёв 0,15 мм с полуперекрытием. Финальная схема укладки указывается в технологической карте намотки и согласуется с конструкторской документацией ремонтируемой машины.
Подробнее о марке ЛСМ (стандартный ряд толщин, режим отверждения 3–5 ч при 160 °C, отличия от ЛСУ и ЛСПМ, требования к подогреву ленты перед намоткой) — в описании марки.
Заказать ЛСМ 0,15 мм
Цена — 1400 ₽/кг с НДС, за 1 кг ленты в роликах (наценка к стандартному ряду из-за нестандартной толщины). Минимальная партия — 5 кг. Срок изготовления 7–14 рабочих дней с момента согласования спецификации. Доступные ширины 15, 20, 25, 30, 35, 40 мм.
Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — пришлите чертёж обмотки или ссылку на технологическую карту, согласуем спецификацию и сроки. Если в ходе обсуждения окажется, что задачу закрывает 0,14 мм со склада — скажем сразу, чтобы вы не ждали 7–14 дней зря. Поставка с расширенным паспортом качества по ТУ 16-88 И79.0168.001 на каждую партию. Доставка по России: ПЭК, Деловые Линии, СДЭК.
