Описание материала: Лента ЛЭТСАР КФ-0.5мм (самослипающаяся, термостойкая)

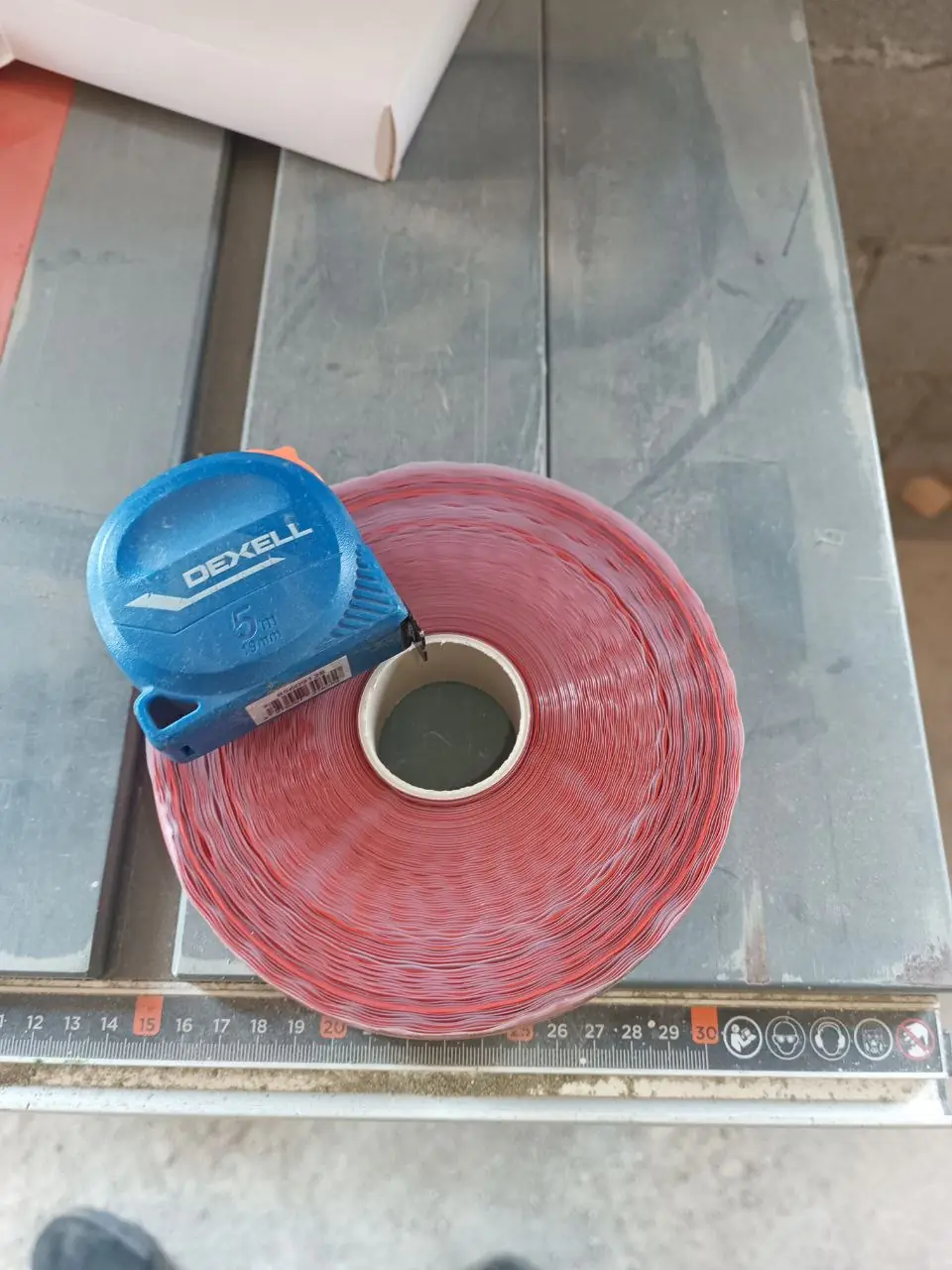

ЛЭТСАР КФ-0,5 — красная фигурная самослипающаяся электроизоляционная лента с утолщённой центральной частью профиля. По ТУ 38.103171-80 ширина профиля составляет 26 ± 1,5 мм, толщина центра — 0,50 ± 0,03 мм, а краёв — 0,20 ± 0,03 мм. При выборе важно сверять все три размера: значение в центре не описывает толщину краёв.
Размеры КФ-0,5 по ТУ 38.103171-80
| Параметр профиля | Размер по таблице 1 ТУ |
|---|---|
| Ширина | 26 ± 1,5 мм |
| Толщина по краям | 0,20 ± 0,03 мм |
| Толщина в центре | 0,50 ± 0,03 мм |
Для сравнения, у профиля КФ-0,25 по той же таблице толщина составляет 0,10 ± 0,03 мм по краям и 0,25 ± 0,03 мм в центре. Это отдельное исполнение с другой геометрией; размеры КФ-0,25 нельзя переносить в описание КФ-0,5. ТУ допускает иные геометрические размеры по согласованию с потребителем, но сама эта норма не подтверждает наличие нестандартного исполнения в предложении.

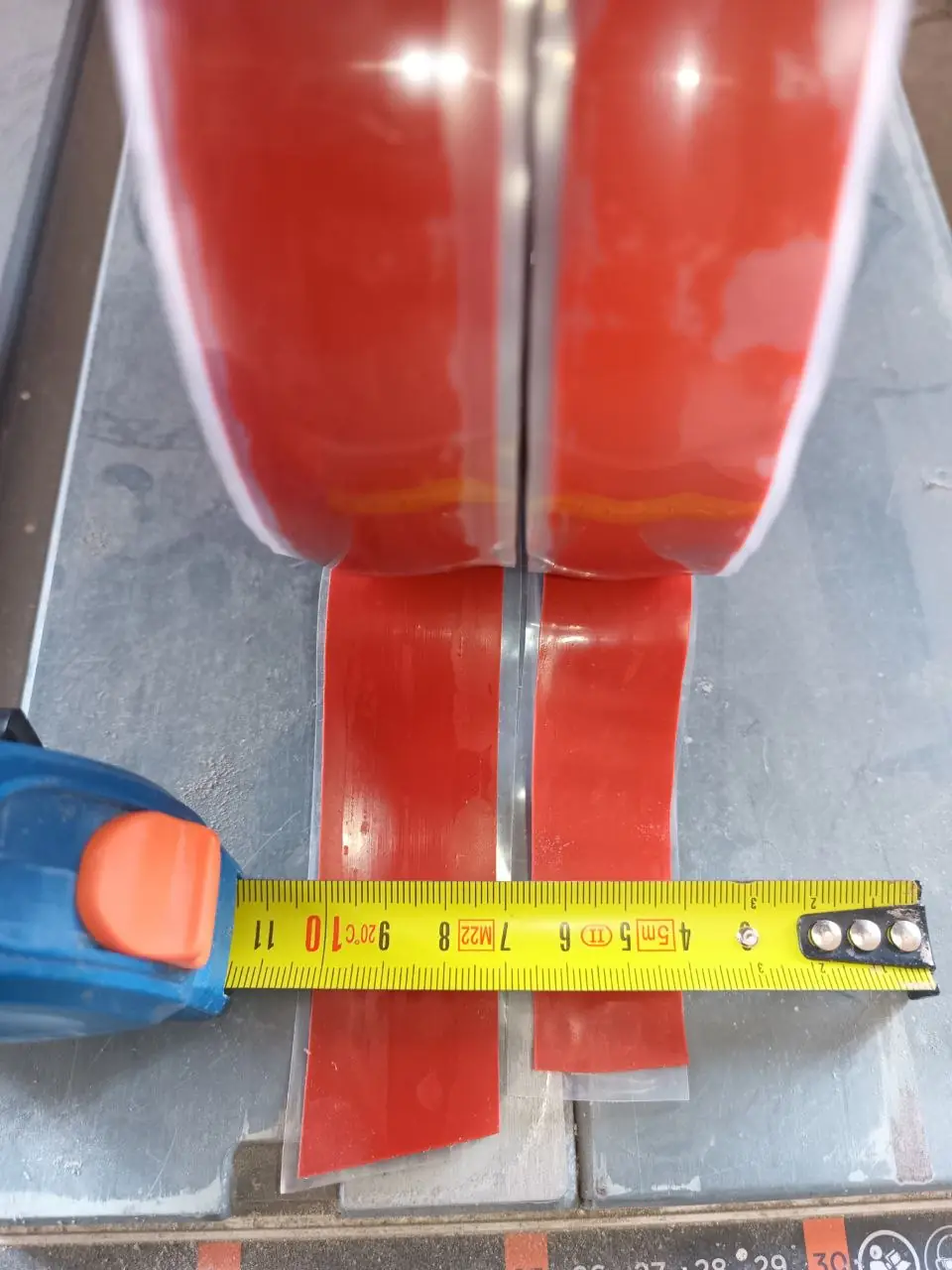

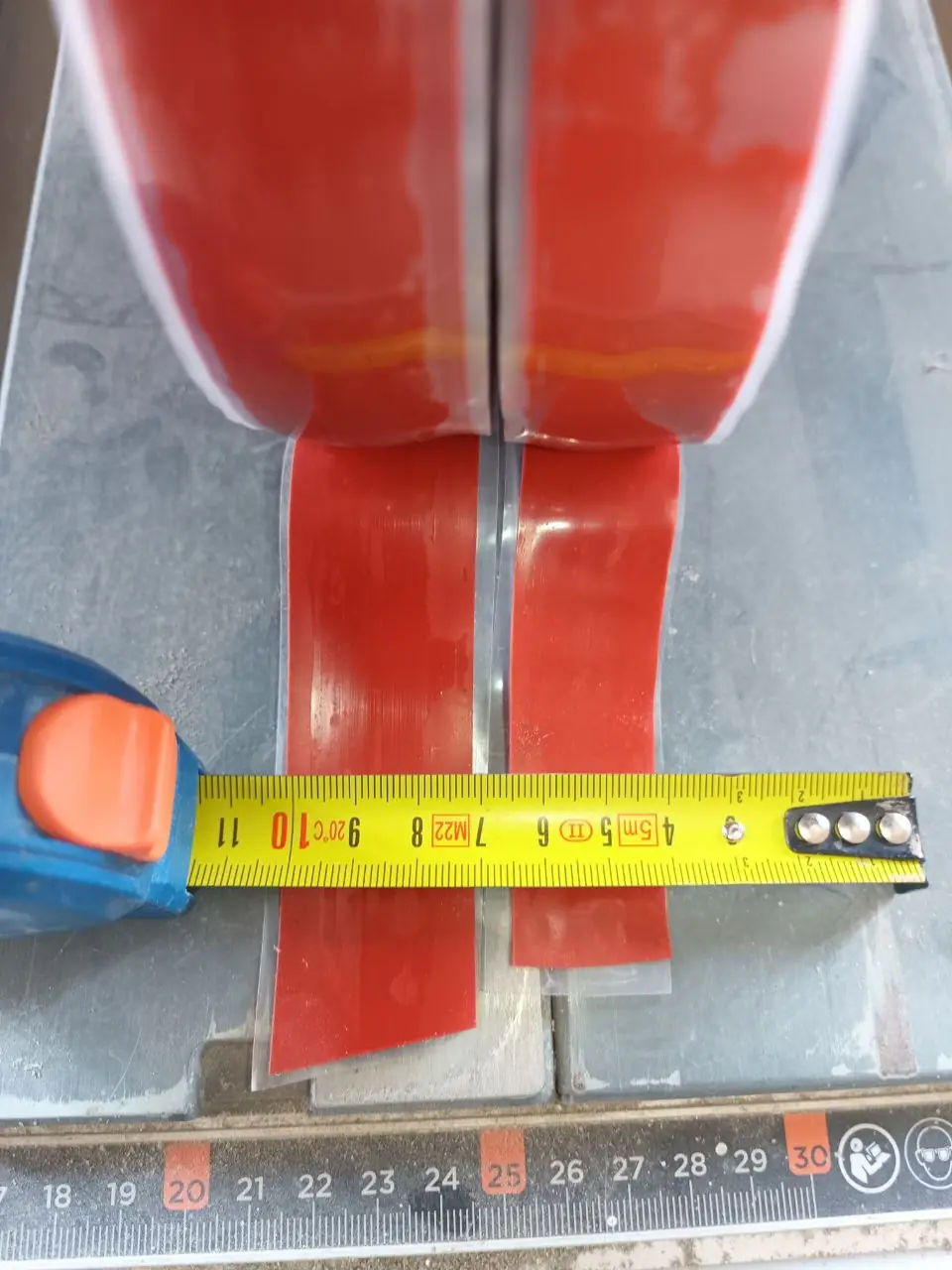

Фигурный профиль имеет две измеряемые зоны: тонкие края и утолщённый центр. В проекте и при входном контроле следует сопоставлять с ТУ ширину и обе толщины, а не определять профиль только по одному замеру. Если в документации узла предусмотрен другой размер, его нужно согласовать отдельно и зафиксировать вместе с допусками.
Назначение материала и границы выбора
ТУ описывает ЛЭТСАР как электроизоляционный эластичный материал для деталей и узлов электрических машин и аппаратов. В перечне области применения названы гибкие шунты и выводы электрических машин, высоковольтные трансформаторы, кабели, жгуты, шины и токопроводы. ЛЭТСАР получают на основе силоксановых полимеров радиационной вулканизацией; эти сведения относятся к семейству материала, а не удостоверяют изготовителя конкретной партии.
Перечень из ТУ помогает понять назначение семейства, но не служит готовым расчётом изоляции. Для конкретной кабельной разделки, соединительной муфты, вывода трансформатора или шинного соединения проектировщик должен проверить конструкцию узла, электрические и механические требования, условия эксплуатации и допустимую технологию монтажа. Одной толщины ленты недостаточно, чтобы назначить число слоёв, витков или расход.
Физико-механические группы и показатели по ТУ
ТУ различает группы I и II по физико-механическим требованиям. В таблице приведены нормативные минимумы: они описывают соответствие материала требованиям группы и не являются результатами испытаний предлагаемой партии.
| Показатель | Группа I | Группа II |
|---|---|---|
| Условная прочность при растяжении | не менее 4,90 МПа | не менее 4,40 МПа |
| Относительное удлинение при разрыве | не менее 350 % | не менее 350 % |
| После старения красной ленты 48 ч при +300 °C: условная прочность при растяжении | не менее 2,45 МПа | не менее 2,45 МПа |
| После старения красной ленты 48 ч при +300 °C: относительное удлинение при разрыве | не менее 100 % | не менее 100 % |
Указанные значения после старения — требования к результатам испытания красной ленты при заданном режиме. Испытание 48 часов при +300 °C нельзя трактовать как рабочую температуру узла или как режим ускоренного монтажа.
ТУ указывает диапазон температур от −50 до +250 °C для семейства ЛЭТСАР. При проектировании этот показатель следует рассматривать вместе с конструкцией изоляции и фактическими условиями работы. Он не отменяет проверки требований к конкретному узлу и не заменяет подтверждение исполнения поставляемой партии.
Электрическая прочность не менее 20 кВ/мм приведена в ТУ как показатель таблицы технологического контроля. Это не гарантия электрической прочности готового узла и не самостоятельное подтверждение его допустимого рабочего напряжения. Для оценки узла используют его проектные требования и данные испытаний собранной изоляции.
Обозначение, тип слипания и проверка партии
Полное обозначение ЛЭТСАР включает марку и профиль, толщину, физико-механическую группу и тип по характеру слипания. ТУ приводит КФ-0,5 II группы типа «Г» как пример записи обозначения. Этот пример не устанавливает группу или тип товара, который предлагается покупателю: фактическое исполнение определяют по документам конкретной партии.
Для типа «Х» ТУ задаёт слипание при (25 ± 5) °C в течение 48 часов; для типа «Г» — при (150 ± 3) °C в течение 3 часов. Это разные нормативные режимы для разных типов. Их нельзя объединять в правило «прогреть ленту типа Х, чтобы ускорить слипание»: тип партии и предусмотренную технологию следует установить по паспорту и документации изготовителя.
При подборе укажите в спецификации профиль КФ-0,5, требуемые ширину и толщины с допусками, назначение и требования к узлу. Запросите полное обозначение предлагаемого исполнения и сверьте его с документами до применения. Не следует выводить группу II или тип «Г» из примера обозначения в ТУ либо только из названия карточки.
Монтаж, расход и подготовка поверхности
Количество материала для разделки, муфты, вывода или другого узла рассчитывают по его конструкции и технологической документации. Расход зависит от размеров изолируемого участка, числа слоёв и принятой схемы намотки. Поэтому конкретные метры на узел, число витков и процент перекрытия следует получать из расчёта выбранной конструкции, а не переносить из универсальной таблицы для другого профиля или толщины.
Раздел 7 ТУ указывает при плотной намотке растягивать ленту примерно на одну треть длины и снимать с неё полиэтиленовую прокладочную плёнку. Изолируемую поверхность предварительно очищают; между слоями не должны оставаться влага и пыль, поскольку они могут ухудшить слипание. Готовую изоляцию защищают от ударов и механических повреждений. При высоких требованиях к механической прочности ТУ указывает на применение РЭТСАР снаружи; конкретную конструкцию и число слоёв определяют по проекту или согласованной технологии. Эти общие указания не заменяют технологическую инструкцию для конкретного узла. В частности, точные число слоёв, натяжение, направление намотки, перекрытие и способ завершения соединения должны соответствовать проекту или согласованной технологии.
Если материал подбирают для ремонта кабеля или иной действующей установки, сначала определите допустимый способ восстановления по документации и требованиям безопасности объекта. Общее назначение семейства ЛЭТСАР само по себе не подтверждает пригодность ленты как временной либо постоянной ремонтной меры.
Паспорт, упаковка и хранение
Пункт 4.8 ТУ предусматривает паспорт с данными изготовителя, обозначением материала, типом, группой и профилем, номером партии, массой нетто, датой изготовления и результатами испытаний. При приёмке сопоставьте эти сведения с заказом и маркировкой: так проверяется исполнение партии, а не только совпадение общего наименования «ЛЭТСАР».
ТУ требует хранить ленту в упакованном виде в складском помещении при температуре не выше +30 °C. При хранении материал следует защищать от пыли, влаги, масел и других загрязнений, прямых солнечных лучей и механических повреждений. По пункту 8.2 ТУ гарантийный срок хранения ленты КФ составляет 12 месяцев со дня изготовления. Это срок гарантии по ТУ, а не подтверждение остаточного срока конкретной катушки; дату изготовления сверяют по паспорту и маркировке. Это требования к хранению неиспользованного материала; температурный диапазон семейства при эксплуатации не отменяет их. При получении проверьте целостность упаковки и согласуйте с поставщиком документы и маркировку, относящиеся именно к отгружаемой партии.
Условия предложения и запрос расчёта
Метраж и масса катушки, единица продажи, минимальное количество, цена и скидки, наличие, срок отгрузки, склад, перевозчик и варианты оплаты являются условиями конкретного предложения. Их нужно подтвердить на дату заказа: нормативные размеры и показатели ТУ этих коммерческих параметров не устанавливают.
Чтобы получить расчёт, укажите в форме запроса на странице количество и единицу измерения, назначение материала, требования к группе и типу, нужные документы, упаковку и маркировку, а также адрес или регион поставки. Если параметры партии или условия отгрузки существенны для проекта, попросите подтвердить их в предложении до заказа. Рассматривайте срок и способ доставки, комплект документов и порядок оплаты только после такого подтверждения.
Нормативный документ
Размеры фигурного профиля КФ-0,5 приведены в таблице 1 ТУ 38.103171-80; назначение, режимы типов, показатели и правила обращения с материалом следует сверять с соответствующими разделами документа. Открыть ТУ 38.103171-80.
