Миканит гибкий ГФЧ 0,4 мм ГОСТ 6120-75 в Самаре

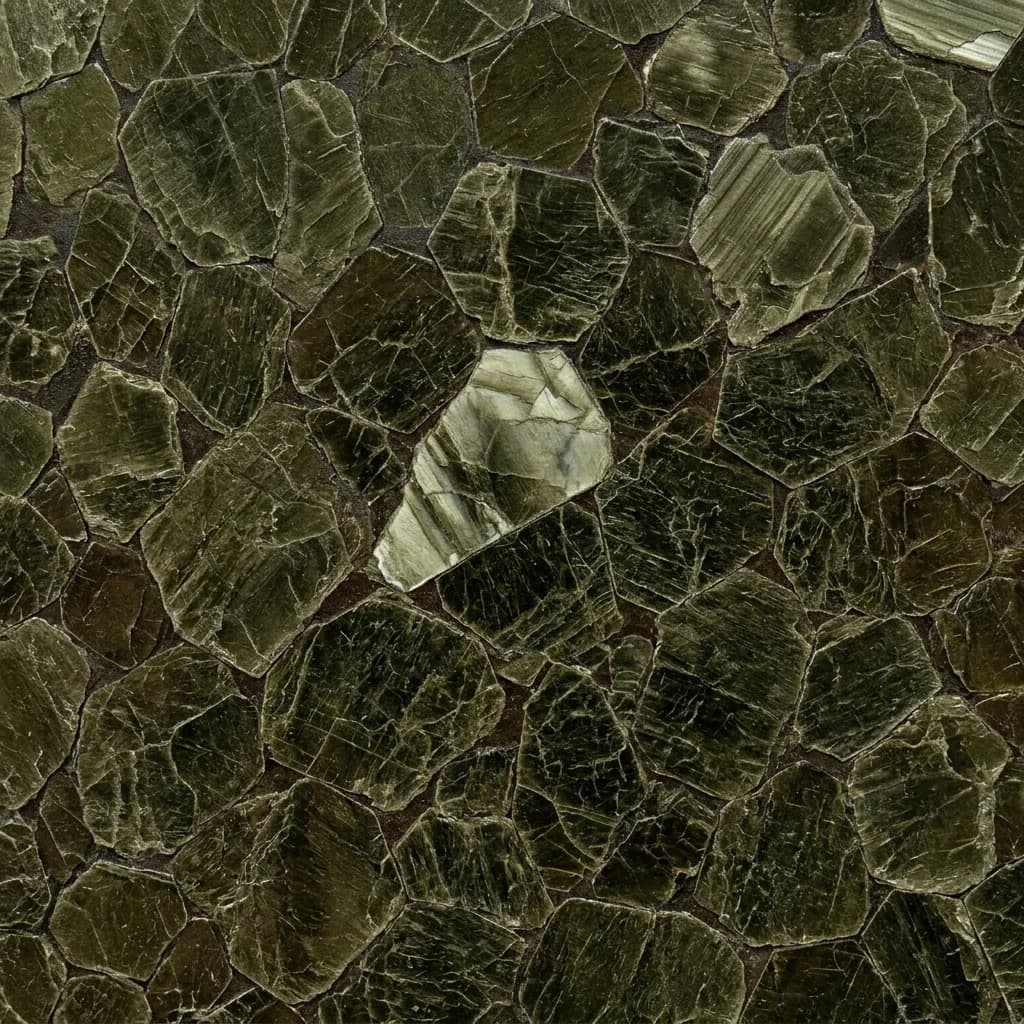

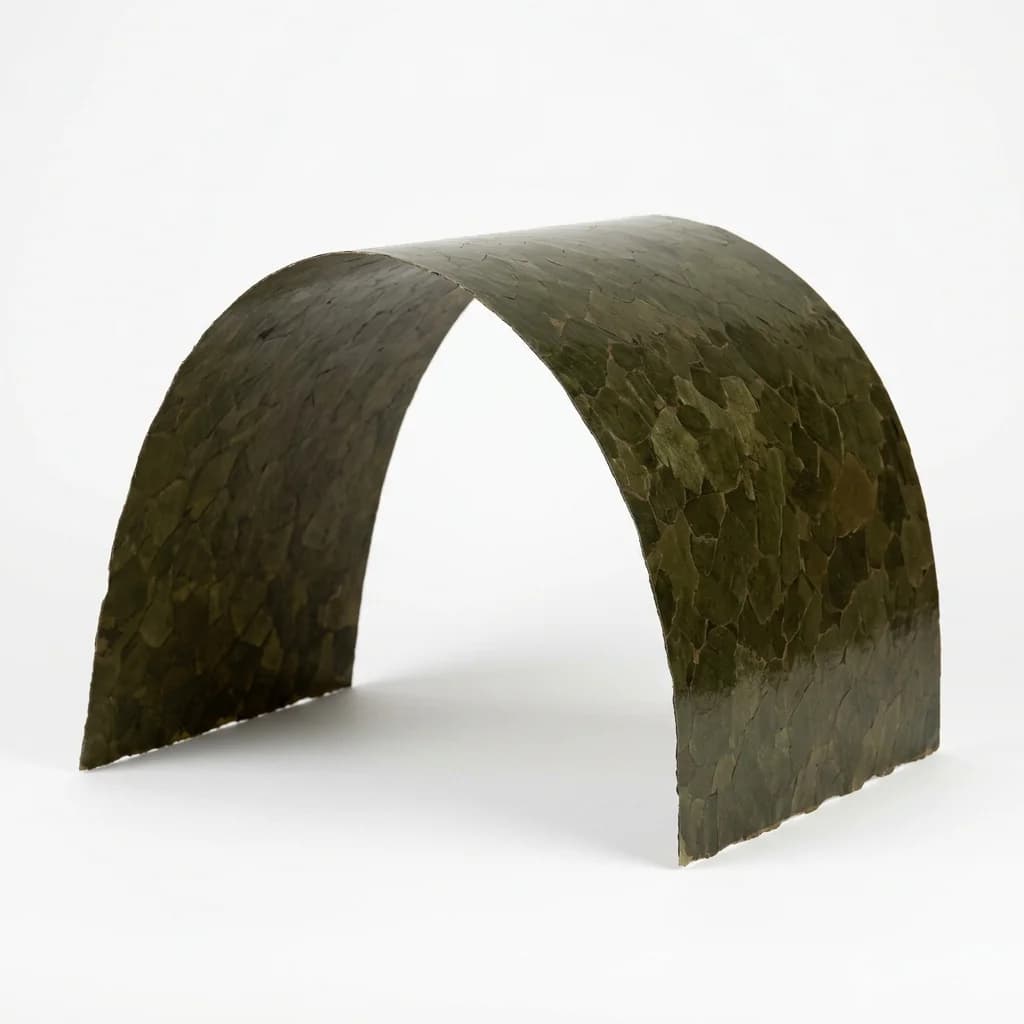

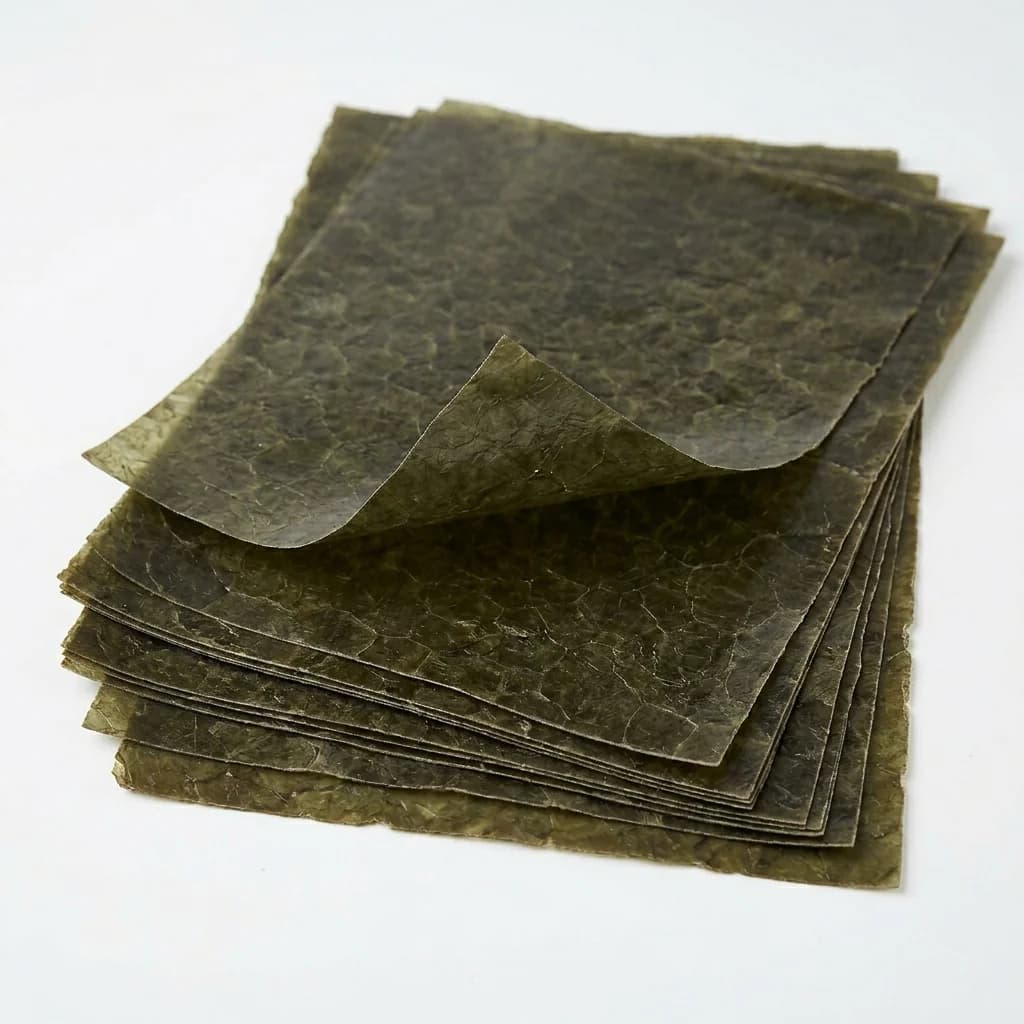

Миканит гибкий ГФЧ 0,40 мм по ГОСТ 6120-75 — листовой электроизоляционный материал на основе флогопита с битумно-масляным связующим. Поставка через наша компания с выдачей паспорта качества. Класс нагревостойкости B (до 130 °C по ГОСТ 8865-93).

Пазовая изоляция крупных безпропиточных машин — магистральных крановых, портальных металлургических, мощных генераторов судов.

Технические характеристики

Применение ГФЧ 0,40 мм

Толщина 0,40 мм — верхний рабочий типоразмер пазовой изоляции для крупных безпропиточных машин промышленного исполнения. Пробивное напряжение ≥5,0 кВ (по Табл. 4 ГОСТ 6120-75) открывает применение в обмотках до 1000 В с коэффициентом запаса 5–8. В современной практике новые проекты электрических машин часто стандартизируются именно на толщине 0,40 или 0,50 мм, минуя промежуточные значения — это упрощает логистику запасов для ремонтных предприятий.

Основное применение — пазовая изоляция магистральных крановых двигателей большой мощности. Портальные, контейнерные, козловые краны в портах, перегружатели угля и навалочных грузов, главные двигатели подъёма тяжёлых металлургических кранов. Номинальная мощность 150–400 кВт, напряжение 380 В или 660 В (частая комплектация портовых кранов под повышенное напряжение для уменьшения токов питающего кабеля). При безпропиточной обмотке ГФЧ 0,40 мм обеспечивает необходимый запас электрической прочности для коммутационных перенапряжений при реверсе под грузом.

Вторая ниша — пазовая изоляция главных генераторов тепловозов и судовых дизель-генераторов средней мощности. Тепловозные генераторы серии ГП-300, ГС-501, судовые генераторы СГ-500, МСС-375 мощностью 250–550 кВт. Работают в постоянном режиме с нагрузкой близкой к номинальной; обмотка длительно находится на границе 130 °C. Флогопитовая безпропиточная изоляция ГФЧ 0,40 мм — штатный выбор для таких машин в варианте исполнения «У» (умеренный климат) и «М» (морская среда).

Третья область — межфазные и межгрупповые прокладки в статорах крупных синхронных двигателей и генераторов с номинальным напряжением до 3000 В. В таких обмотках применяется многослойная изоляция: пазовая из миканита другой толщины + прокладки между фазами из ГФЧ 0,40 для обеспечения электрической прочности на стыках фаз. Суммарная изоляция между соседними фазными зонами оказывается двухслойной из 0,40 мм (≥5,0 кВ × 2 по пробивному напряжению с частичным вычетом на стык).

Сравнение толщин ГФЧ

Условное обозначение при заказе

• Высший сорт: Миканит ВС ГФЧ 0,40—50—1 ГОСТ 6120-75
• Первый сорт: Миканит 1С ГФЧ 0,40—50—1 ГОСТ 6120-75

Вопросы и ответы

На сколько хватит 0,40 мм ГФЧ в обмотке 660 В с запасом?

При номинальном напряжении обмотки 660 В и пробивном ≥5,0 кВ коэффициент запаса k_зап = 5000 / 660 ≈ 7,6. Для безпропиточной системы с реверсом (магистральный крановый двигатель) этого достаточно с учётом коммутационных перенапряжений до 2,5 × U_ном (≈1650 В) — реальный запас по импульсному напряжению будет ≥3. Для машин с частотным регулированием (ШИМ-инвертор) запас нужно проверять отдельно с учётом частоты коммутации и крутизны импульса.

Можно ли взять 0,40 мм вместо 0,35 — чтобы стандартизировать склад?

Да, это типовое решение. При замене 0,35 на 0,40 мм в той же машине увеличивается запас по электропрочности (от ≥4,4 до ≥5,0 кВ — +14%), но уменьшается свободное пространство в пазу на 0,05 мм на слой изоляции. Для большинства советских крановых и металлургических двигателей пазовая геометрия спроектирована с запасом 0,1–0,2 мм по заполнению, поэтому замена проходит без проблем. Для машин с плотной заводской набивкой (некоторые судовые модификации) — проверить после пробной укладки обмотки перед окончательной заливкой.

Влияет ли битум на ресурс обмотки по сравнению с глифталем?

По номинальному ресурсу — не влияет (оба связующих относятся к классу B 130 °C). Отличие в характере отказа: глифталь после длительного перегрева становится хрупким и расслаивается, битум — размягчается и может «течь» вниз по пазу. В вертикально установленных машинах с преобладающей вертикальной ориентацией пазов старые битумные обмотки после 20–30 лет службы иногда демонстрируют характерное стекание лака в нижнюю часть паза; в горизонтальных машинах это не проявляется. Для современного ремонта этот фактор учитывается только при восстановлении вертикально установленных машин (некоторые портовые перегружатели, шахтные подъёмники).

Подробнее о марке ГФЧ (свойства флогопита и битума, сравнение с ГМЧ/ГФС/ГФК, типичные ошибки выбора, хранение) — в описании категории.

Заказать ГФЧ 0,40 мм

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru. Срок отгрузки уточняется при расчёте заказа. Доставка по России: ПЭК, Деловые линии, СДЭК. Условия цены зависят от объёма партии и уточняются при расчёте.
