Миканит гибкий ГМС-ББ 0,2 мм ГОСТ 6120-75 в Самаре

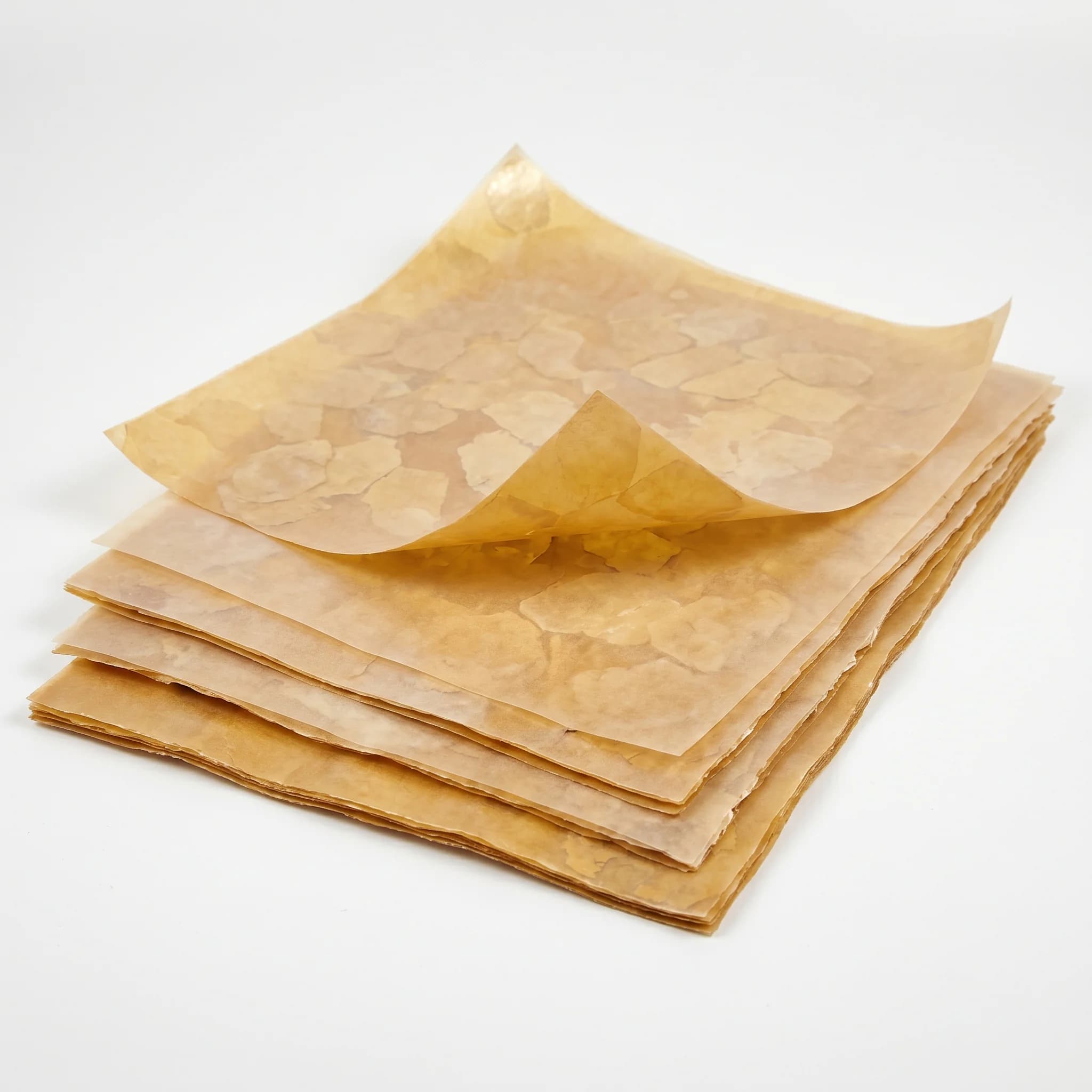

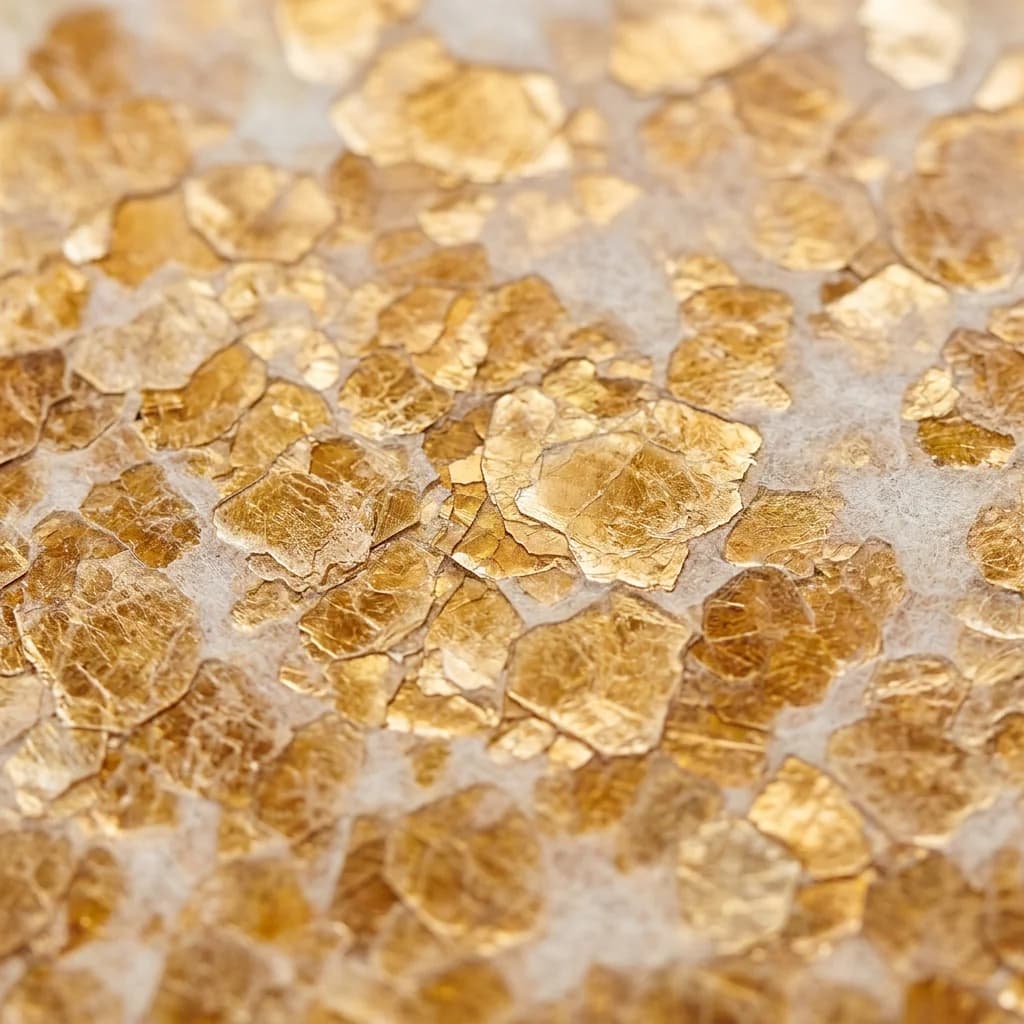

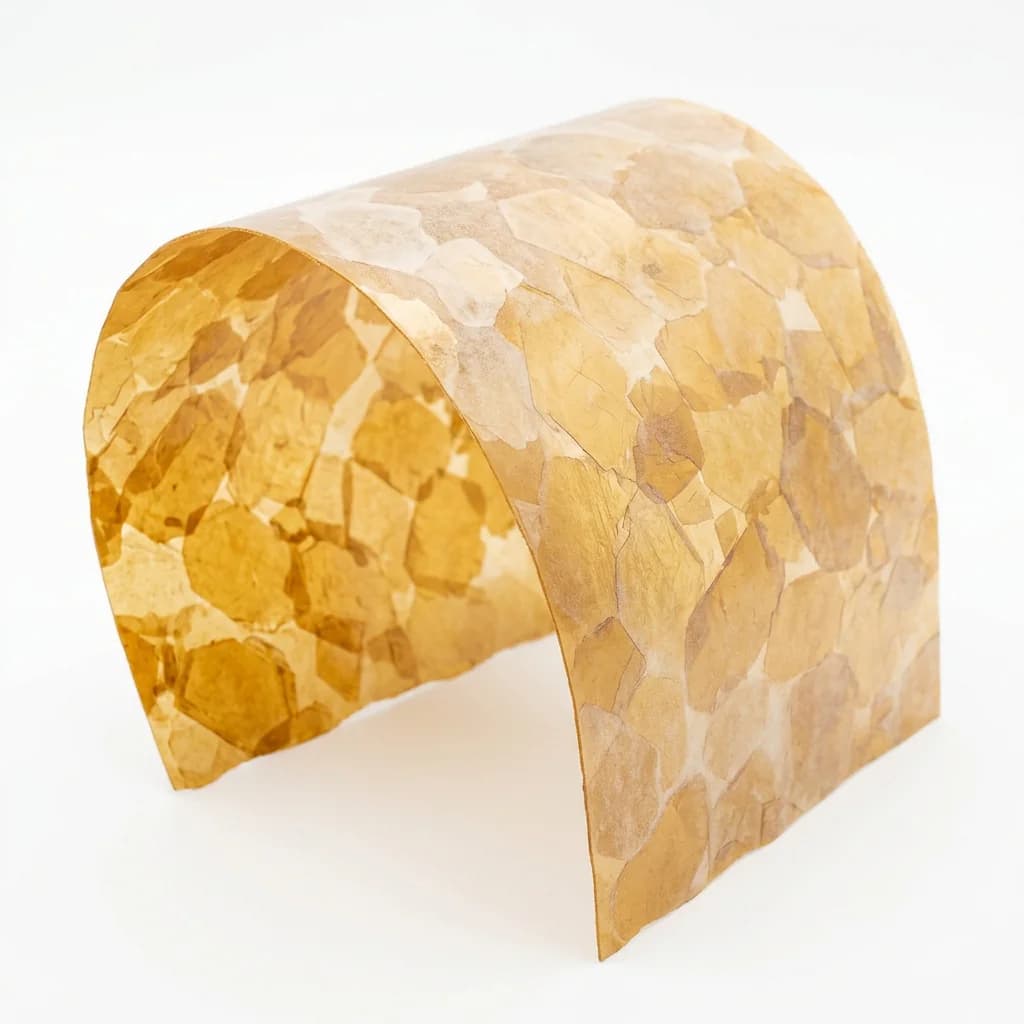

Миканит гибкий ГМС-ББ 0,20 мм по ГОСТ 6120-75 — листовой электроизоляционный материал из мусковита с глифталевым светлым связующим и двусторонней бумажной оклейкой. Поставка через наша компания с паспортом качества. Класс нагревостойкости B (до 130 °C). Нижняя нормативная точка по ГОСТ для ББ-вариантов.

Базовая толщина для межслойных прокладок в сухих трансформаторах ТСЗ и TSL до 1000 кВА.

Технические характеристики

Применение ГМС-ББ 0,20 мм

Толщина 0,20 мм — первая нормативная точка ГОСТ 6120-75 для ББ-вариантов. Пробивное напряжение ≥2,3 кВ задаёт опорную точку для расчёта прокладок на напряжения 380–500 В с запасом прочности 4–6.

Основная область применения — сухие распределительные трансформаторы серий ТСЗ, TSL, ТМГ мощностью до 1000 кВА, напряжением до 10 кВ на высокой стороне. В этих аппаратах миканит 0,20 мм применяется как межслойная прокладка в обмотках ВН и как барьер между обмотками ВН и НН. Безпропиточная технология сборки (сухой трансформатор без масляной ванны) требует материалов, которые работают «насухо» — именно для этого спроектирован ГМС-ББ с бумажной оклейкой. Между слоями эмальпровода обмотки ВН укладываются одна-две полосы 0,20 мм, играющие роль электрического барьера и амортизатора при тепловых циклах.

Второе направление — броневые катушки индуктивности приборостроения: трансформаторы согласования ТС-25, ТА-45, дроссели сглаживания ДФС, импульсные трансформаторы средней мощности. Здесь 0,20 мм идёт как межслойная изоляция с собственной эластичностью от бумажной оклейки — это позволяет катушке «дышать» при нагреве без разрушения изоляции.

Третье применение — изоляция между секциями катушек в магнитных пускателях и контакторах средних габаритов ПМЕ-211, КТИ-5113, ПМ-12. Катушка пускателя работает на 220–380 В, прокладка 0,20 мм между секциями даёт запас по пробою ~6–10, чего более чем достаточно для режима АС-1/АС-3 по ГОСТ 9098.

Сравнение толщин ГМС-ББ

Условное обозначение при заказе

• Высший сорт: Миканит ВС ГМС-ББ 0,20—20—1 ГОСТ 6120-75
• Первый сорт: Миканит 1С ГМС-ББ 0,20—20—1 ГОСТ 6120-75

Вопросы и ответы

В каких именно местах сухого трансформатора ТСЗ-630 применяется ГМС-ББ 0,20 мм?

Три основных места: межслойные прокладки в обмотке высокого напряжения (между слоями эмальпровода через каждые 20–40 витков), барьерная изоляция между обмотками ВН и НН (двуслойная укладка с перекрытием), изоляция отводов высокой стороны к вводу. Штатная толщина по технологической карте — 0,20 мм на первых двух позициях, 0,25–0,30 мм на третьей. Уточнение — по чертежам конкретной серии трансформатора.

Почему пробивное ГМС-ББ 0,20 (2,3 кВ) ниже, чем у ГМС 0,20 (2,9 кВ)?

Ключевая причина — более низкое содержание слюды (>50% у ББ против 75–90% у ГМС) и повышенная доля летучих (10% против 5%). Чем меньше слюды и больше бумаги с летучими — тем ниже диэлектрическая прочность пакета. Это «плата» за безпропиточность: бумажная оклейка даёт «собственную» адгезию, но сам слюдяной пакет становится более рыхлым. Для ответственных применений с требованием высокой электрической прочности и пропиткой — выбирать обычный ГМС, не ГМС-ББ.

Как проверить 0,20 мм при приёмке для сухого трансформатора?

Три вещи: (1) толщина микрометром в 5 точках листа — не должна выходить за допуск ВС +0,05/-0,04 мм; (2) бумажная оклейка — целостность, отсутствие пузырей и отслоений; (3) по паспорту — электрическая прочность ≥21 кВ/мм и удельное сопротивление после 48 ч при 95% влажности ≥10¹² Ом·см. Для трансформаторостроения критичен именно третий параметр — влажностная стойкость, потому что сухой трансформатор работает в прямом контакте с воздухом.

Подробнее о марке ГМС-ББ (что такое «-ББ», отличие от ГМС, совместимость с пропиткой, импортные аналоги, типичные ошибки при выборе) — в описании категории.

Заказать ГМС-ББ 0,20 мм

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru. Срок отгрузки уточняется при расчёте заказа. Доставка по России: ПЭК, Деловые линии, СДЭК. Условия цены зависят от объёма партии и уточняются при расчёте.
