Что такое коллекторный миканит
Лист состоит из слюдяной основы и связующего, предусмотренного конкретной маркой. Поэтому КФШ, КФГ, КФП, КФА и КМС нельзя считать одним материалом, который отличается только толщиной.
Если сохранились паспорт, прежняя спецификация или маркировка детали, их используют как отправную точку. При отсутствии обозначения можно передать описание коллектора и функцию прокладки без попытки угадать марку.
Что важно знать до выбора марки
Это краткая памятка. Полные характеристики и таблицы ниже сохранены из основного описания категории без сокращения.
- Назначение
- Межламельная изоляция и детали коллекторных узлов электрических машин.
- Марки
- КФШ, КФШ-1, КФГ, КФГС, КФП, КФП-1, КФА и КМС.
- Документы
- Применяемые ТУ для каталожных ТУ-исполнений; сведения ГОСТ приведены отдельно как справочные.
- Форма поставки
- Лист, заготовка или деталь по чертежу после согласования материала и геометрии.
- Специальный заказ
- Другие толщины и размеры можно запросить без заранее установленного максимального значения.
Характеристики и полное техническое описание
Ниже сохранено полное техническое описание основной категории: таблицы, марки, данные ГОСТ и ТУ показаны без сокращения.

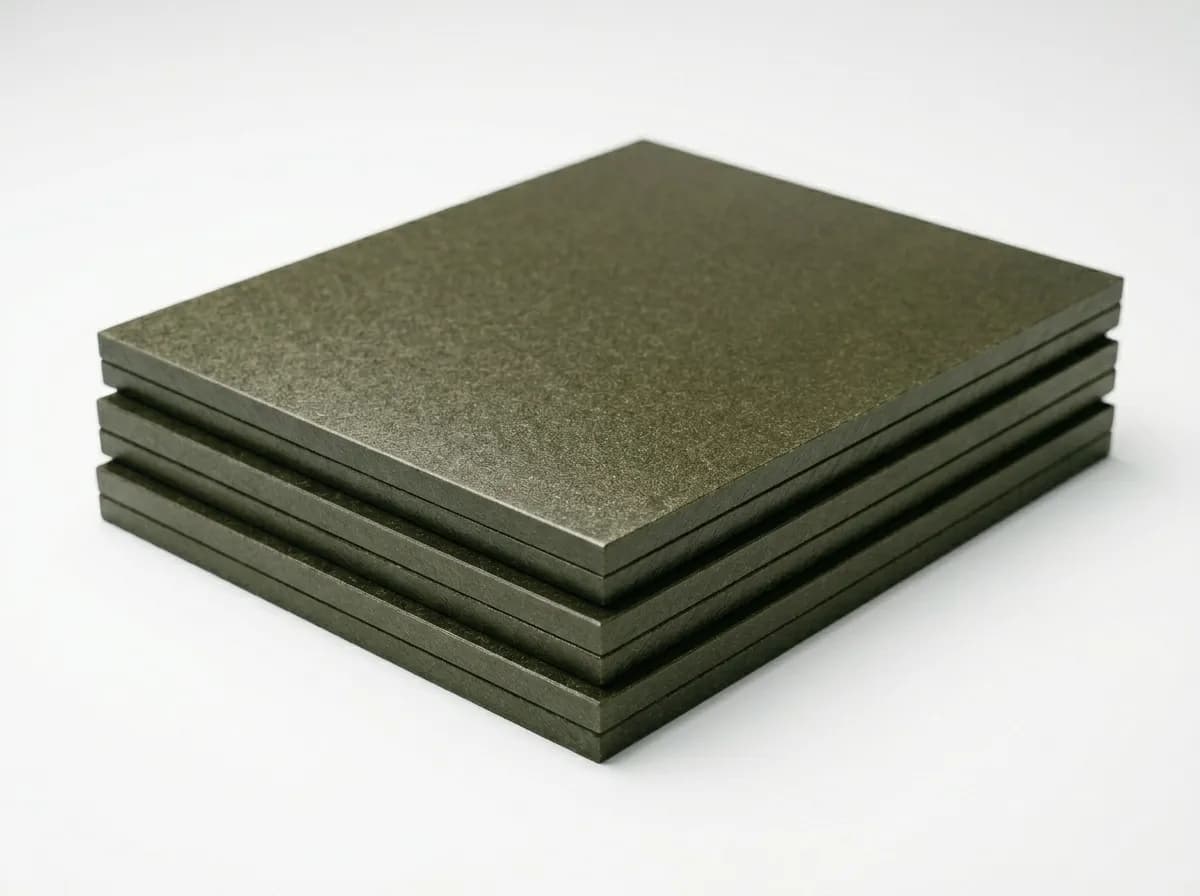

Миканит коллекторный — жёсткий прессованный электроизоляционный материал на основе слюды.

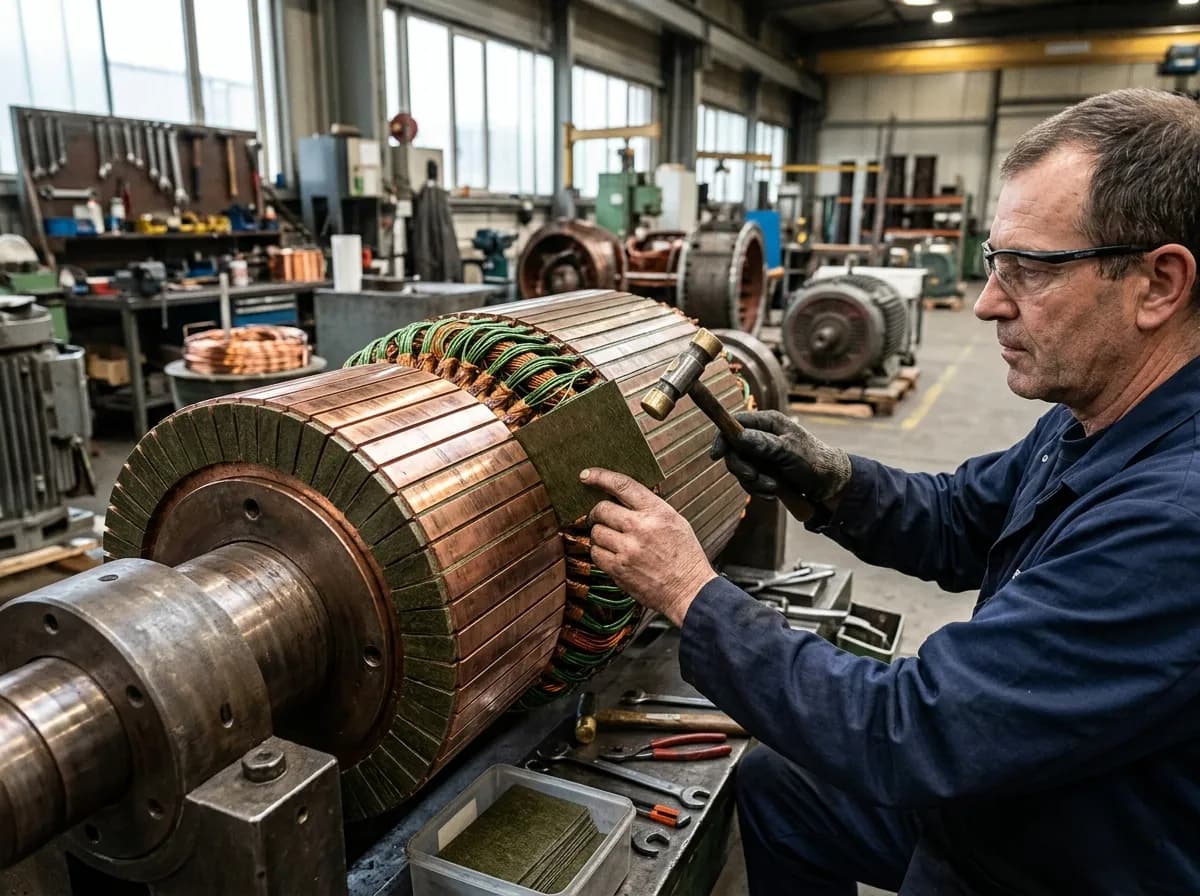

Из листов изготавливают межламельные прокладки и детали для коллекторов электрических машин. В таком узле особенно важны марка материала, стабильность толщины и соответствие документации.
Межламельная изоляция коллекторов
Листы и детали по чертежу
ГОСТ 2196-75 и ТУ
толщина по согласованию
Для марок по ГОСТ 2196-75 основой служит щипаный флогопит. Пластинки слюды соединяют связующим и прессуют в плотный лист. Состав связующего, тип материала, усадка, допустимая температура и нормативный ряд толщин зависят от марки.
Исполнения по ТУ рассматриваются отдельно: их точные показатели подтверждаются документом на предлагаемую продукцию. На странице представлены восемь направлений по ТУ, включая КМС.
Материал поставляем оптом, со склада и под заказ. Цена зависит от марки, толщины и объёма партии. Позиции в наличии отгружаем в течение 24 часов, передаём паспорт качества и организуем доставку по России.
Состав и марки
Коллекторный миканит состоит из слюдяной бумаги и связующего. После прессования получается жёсткий калиброванный лист, из которого изготавливают межламельные прокладки и другие детали. Одинаковая толщина ещё не делает марки взаимозаменяемыми: при выборе важны вид слюды, связующее, усадка, электрические и температурные показатели.
Флогопитовая либо мусковитовая — в зависимости от марки
Шеллачное, глифталевое, полиэфирное и другие исполнения по ТУ
Материал с нормируемыми составом и характеристиками
Изделие по заданным размерам или чертежу
Марки по ТУ
В таблице приведён фактический состав восьми марок из ТУ. КМС здесь не является материалом с неизвестными характеристиками: для него установлены мусковитовая основа, кремнийорганическое связующее и собственная строка норм.
| Марка | Слюдяная основа | Связующее | Особенность исполнения |
|---|---|---|---|
| КФШ | Флогопитовая слюдяная бумага | Шеллачное | — |
| КФШ-1 | Флогопитовая слюдяная бумага | Шеллачное | Пониженная усадка |
| КФГ | Флогопитовая слюдяная бумага | Глифталевое | — |
| КФГС | Флогопитовая слюдяная бумага | Глифталевое | Нагревостойкое исполнение специального назначения |
| КФП | Флогопитовая слюдяная бумага | Полиэфирное | — |
| КФП-1 | Флогопитовая слюдяная бумага | Полиэфирное | Пониженная усадка |
| КФА | Флогопитовая слюдяная бумага | Аммоний фосфорнокислый двузамещённый | — |
| КМС | Мусковитовая слюдяная бумага | Кремнийорганическое | — |
Индекс 1 у КФШ-1 и КФП-1 означает исполнение с пониженной усадкой. Для КФГС в ТУ указано нагревостойкое исполнение специального назначения. Эти обозначения не говорят об армировании стеклотканью.
Справочно: марки по ГОСТ 2196-75
ГОСТ и ТУ — разные нормативные слои. Следующая таблица сохранена как справочная для стандартных марок по ГОСТ 2196-75; её значения нельзя переносить на продукцию по ТУ. Марка КМС в ГОСТ 2196-75 отсутствует.
| Марка | Справочные данные ГОСТ 2196-75 |
|---|---|
| КФШ | Тип 11; флогопит и шеллак; 130 °C; 0,40–1,50 мм |
| КФШ-1 | Тип 11; флогопит и шеллак; уменьшенная усадка; 130 °C; 0,70–1,50 мм |
| КФГ | Тип 11; флогопит и глифталевая смола; 130 °C; 0,40–1,50 мм |
| КФГС | Тип 14; термостойкий флогопит и глифталевая смола; 130 °C; 0,40–0,60 мм |
| КФП | Тип 12; флогопит и полиэфирная смола; 155 °C; 0,40–1,50 мм |
| КФП-1 | Тип 12; флогопит и полиэфирная смола; уменьшенная усадка; 155 °C; 0,70–1,50 мм |
| КФА | Тип 13; термостойкий флогопит на фосфате диаммония; свыше 180 °C; 0,70–1,20 мм |
| КМС | В ГОСТ 2196-75 марка отсутствует |
По ГОСТ 2196-75 электрическая прочность семи перечисленных нормативных марок составляет не менее 19 кВ/мм, испытательное напряжение — не менее 7 кВ на 1 мм толщины. Массовая доля связующего: не более 4,5 % для КФШ, КФГ, КФГС и КФП; 3,5 % для КФШ-1 и КФП-1; 1,1 % для КФА. Это справочные нормы ГОСТ, а не характеристики исполнений по ТУ.
Характеристики: ГОСТ и ТУ
Ниже собраны нормы для всех восьми марок непосредственно из таблиц 2 и 3 ТУ. Значения относятся к конкретным маркам: их не нужно заменять общей отсылкой к документам и нельзя переносить с одной марки на другую.
Как читать таблицы
Знак ≥ означает минимально допустимое значение, знак ≤ — максимально допустимое. Прочерк означает, что отдельная норма для показателя в таблице ТУ не установлена. Коммерческие толщины и размеры заказа приведены в следующем разделе и не подменяют нормативные характеристики материала.
Состав и плотность
| Марка | Слюда, не менее | Связующее, не более | Плотность |
|---|---|---|---|
| КФШ | ≥90 % | ≤10 % | 2,05–2,15 г/см³ |
| КФШ-1 | ≥85 % | ≤15 % | 2,05–2,15 г/см³ |
| КФГ | ≥90 % | ≤10 % | 2,05–2,15 г/см³ |
| КФГС | ≥85 % | ≤15 % | 2,05–2,15 г/см³ |
| КФП | ≥90 % | ≤10 % | 2,05–2,15 г/см³ |
| КФП-1 | ≥85 % | ≤15 % | 2,05–2,15 г/см³ |
| КФА | ≥85 % | ≤15 % | 2,05–2,15 г/см³ |
| КМС | ≥90 % | ≤10 % | 2,05–2,15 г/см³ |
Температура и потеря массы
| Марка | Длительная температура | Кратковременная температура | Потеря массы при 500 °C | Потеря массы при 700 °C |
|---|---|---|---|---|
| КФШ | 500–550 °C | 700 °C | ≤2 % | — |
| КФШ-1 | 500–550 °C | 700 °C | ≤2 % | — |
| КФГ | 500–550 °C | 700 °C | ≤2 % | — |
| КФГС | 600–650 °C | 800 °C | ≤1 % | ≤2 % |
| КФП | 600–650 °C | 800 °C | ≤1 % | ≤2 % |
| КФП-1 | 600–650 °C | 800 °C | ≤1 % | ≤2 % |
| КФА | 700–750 °C | 1000 °C | ≤1 % | ≤2 % |
| КМС | 500–550 °C | 700 °C | ≤2 % | — |
Механические и основные электрические показатели
| Марка | Прочность при изгибе | Водопоглощение | Электрическая прочность |
|---|---|---|---|
| КФШ | ≥120 МПа | ≤1,5 % | ≥18 кВ/мм |
| КФШ-1 | ≥140 МПа | ≤1,5 % | ≥18 кВ/мм |
| КФГ | ≥140 МПа | ≤1,5 % | ≥18 кВ/мм |
| КФГС | ≥160 МПа | ≤1 % | ≥20 кВ/мм |
| КФП | ≥140 МПа | ≤1 % | ≥20 кВ/мм |
| КФП-1 | ≥160 МПа | ≤1 % | ≥20 кВ/мм |
| КФА | ≥140 МПа | ≤1 % | ≥20 кВ/мм |
| КМС | ≥120 МПа | ≤1,5 % | ≥18 кВ/мм |
Электрическое сопротивление, горючесть и дымообразование
| Марка | Удельное объёмное сопротивление при 23 °C | Удельное объёмное сопротивление при 500 °C | Горючесть | Дымообразование |
|---|---|---|---|---|
| КФШ | 10¹⁵ Ом·см | 10¹⁰ Ом·см | UL94 V-0 | ≤4 с |
| КФШ-1 | 10¹⁵ Ом·см | 10¹⁰ Ом·см | UL94 V-0 | ≤4 с |
| КФГ | 10¹⁵ Ом·см | 10¹⁰ Ом·см | UL94 V-0 | ≤4 с |
| КФГС | 10¹⁷ Ом·см | 10¹² Ом·см | UL94 V-0 | ≤4 с |
| КФП | 10¹⁷ Ом·см | 10¹² Ом·см | UL94 V-0 | ≤4 с |
| КФП-1 | 10¹⁷ Ом·см | 10¹² Ом·см | UL94 V-0 | ≤4 с |
| КФА | 10¹⁷ Ом·см | 10¹² Ом·см | UL94 V-0 | ≤4 с |
| КМС | 10¹⁵ Ом·см | 10¹⁰ Ом·см | UL94 V-0 | ≤4 с |
Усадка
| Марка | Суммарная усадка, не более | Горячая усадка, не более |
|---|---|---|
| КФШ | ≤10 % | ≤2 % |
| КФШ-1 | ≤7 % | ≤1 % |
| КФГ | ≤10 % | ≤2 % |
| КФГС | ≤10 % | ≤2 % |
| КФП | ≤10 % | ≤2 % |
| КФП-1 | ≤7 % | ≤1 % |
| КФА | ≤10 % | ≤1 % |
| КМС | ≤10 % | ≤2 % |
Для заказа укажите марку и ТУ. Если критичен конкретный показатель, его можно отдельно перечислить в заявке; для поставленной партии данные оформляются в документе о качестве.
Толщины и размеры
Нормативный диапазон ГОСТ различается по маркам. Например, у КФГС он составляет 0,40–0,60 мм, у КФА — 0,70–1,20 мм, у КФШ, КФГ и КФП — 0,40–1,50 мм. Эти значения относятся к стандартным маркам и не ограничивают весь коммерческий ассортимент сайта.
В каталоге представлены исполнения толщина по согласованию. Основные форматы листового коллекторного миканита по ТУ ООО «ИзолитПром» — 1000×1200 и 600×1000 мм; 500×600 мм — только по спецзаказу. Другие толщины и размеры можно согласовать как специальный заказ. Также можем изготовить листы или детали конкретного размера и изделия по чертежу.
толщина по согласованию
1000×1200 и 600×1000 мм
500×600 мм; другие размеры и детали по чертежу
Для межламельных прокладок особенно важна стабильность толщины по всей площади листа. Точный допуск зависит от марки, номинальной толщины и нормативного документа. Если допуск критичен для сборки, укажите его в заявке или приложите чертёж.
Обработка и изготовление деталей
Можем согласовать листы другого формата, детали конкретного размера и изготовление по чертежу. Требуемые допуски, отверстия, контур и количество лучше передать вместе с чертежом или эскизом.
Сравнение марок и выбор
Начинать подбор лучше с документации на машину или узел. Если в чертеже уже указаны марка, стандарт и толщина, эти данные нужно сохранить. Когда требуется подобрать исполнение или проверить замену, сравнивают тип материала, связующее, усадку, допустимую температуру и нормативный диапазон толщин.
- КФШ, КФШ-1 и КФГ — марки типа 11. КФШ-1 отличается уменьшенной усадкой и более узким нормативным рядом толщин.
- КФП и КФП-1 — марки типа 12 с длительно допустимой температурой 155 °С. У КФП-1 также уменьшенная усадка.
- КФГС — специальная марка типа 14 с нормативным диапазоном 0,40–0,60 мм.
- КФА — марка типа 13 с длительно допустимой температурой свыше 180 °С.
- КМС относится к продукции по ТУ и в ГОСТ 2196-75 не входит. По ТУ для неё установлены мусковитовая основа, кремнийорганическое связующее и отдельные нормы характеристик, приведённые выше.
Совпадение толщины не гарантирует взаимозаменяемость. Если исходная марка недоступна или требуется аналог, пришлите чертёж, паспорт узла и условия работы — тогда можно проверить замену предметно.
Доступные марки в каталоге
Карточки выше сгруппированы по маркам и нормативным исполнениям — ГОСТ 2196-75 или ТУ. Если нужная марка известна, выберите соответствующую подкатегорию. Если нет — опишите узел и условия работы, и мы поможем определить подходящее исполнение.
Можете написать в заявке:
ГОСТ, ТУ или обозначение из чертежа
Толщина, формат листа или размеры детали
Листы, детали или объём партии
Чертёж, эскиз, паспорт узла или спецификация
Если часть данных неизвестна, опишите задачу и условия работы. Если требуется паспорт или подтверждение конкретной характеристики, также отметьте это в заявке. Подготовим расчёт и коммерческое предложение в течение рабочего дня.
Заказать или получить консультацию: звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru. Подберём марку, рассчитаем стоимость и согласуем поставку. Позиции в наличии отгружаем в течение 24 часов.
Что важно при замене
Не заменяйте коллекторный миканит другой маркой или слюдопластом только по совпадающей толщине. Для коллекторной изоляции важны тип материала, связующее, усадка и допустимая температура. Возможность замены нужно проверять по документации конкретного узла.
Как подготовить запрос
Укажите известную марку либо назначение детали, нормативный документ, толщину, размеры и количество. Для готового изделия приложите чертёж с допусками, если он есть.
Показатели продукции по ТУ проверяют по применяемым техническим условиям и документам поставки. Сведения ГОСТ в технической таблице приведены отдельно и не переносятся на ТУ-исполнение автоматически.
- 1
Полное обозначение
Сохраняйте марку и ГОСТ или ТУ без сокращения.
- 2
Функция детали
Опишите место и задачу прокладки в коллекторе.
- 3
Документ
Не переносите значения ГОСТ на ТУ-исполнение и наоборот.
- 4
Геометрия
Разделяйте размеры листа и размеры готового изделия.
Применение в региональных заявках
В заявках из Самары материал чаще рассматривают в контексте ремонта и изготовления электрических машин и оборудования; профиль региона включает ракетно-космическая, двигателестроение, электротехника. Эти сведения объясняют возможный сценарий применения, но не подтверждают марку за конкретный проект.
Для ремонта сверяют прежний материал и геометрию снятой детали. Для нового узла основанием остаются проект и чертёж, а возможную замену согласуют по документам и характеристикам.
Повторная закупка
Передают прежнее обозначение, документ, размеры и количество.
Ремонт коллектора
Сверяют старую марку, назначение прокладки и геометрию детали.
Новая конструкция
Материал выбирают по проектным требованиям и чертежу коллекторного узла.
Деталь по чертежу
Согласуют марку, контур, допуски и объём до изготовления.
Документы
Применяемые ТУ для каталожных ТУ-исполнений; сведения ГОСТ приведены отдельно как справочные.
Данные ГОСТ и ТУ на странице разделены: справочные нормы ГОСТ не подменяют показатели исполнения по ТУ.
Запросить расчёт для Самары
В запросе для поставки в Самара можно перечислить только уже известные данные. Специалист сверит материал, форму поставки и геометрию до расчёта конкретной позиции.
Наличие, срок и условия доставки подтверждаются после выбора марки, размеров и объёма партии; неподтверждённые сведения на региональной странице не подставляются автоматически.
Частые вопросы о коллекторном миканите
Можно ли выбрать коллекторный миканит только по толщине?
Нет. Толщина задаёт геометрию, а применимость определяют марка, назначение детали и нормативный документ.
Чем отличаются сведения ГОСТ и ТУ?
Это разные нормативные слои. ГОСТ описывает стандартные марки, а характеристики поставляемого исполнения по ТУ подтверждаются применяемыми техническими условиями и документом партии.
Можно ли заказать нестандартную толщину или размер?
Можно направить запрос на специальное изготовление без указания заранее установленного максимума. Возможность выпуска проверяется по выбранной марке, геометрии и количеству.
Что написать в запросе из Самары, если точная марка неизвестна?
Опишите оборудование, функцию прокладки, известные размеры и количество. Можно приложить чертёж, фотографию маркировки или паспорт прежней партии.
