Миканит коллекторный КФГС 0,4 мм ГОСТ 2196-75 в Самаре

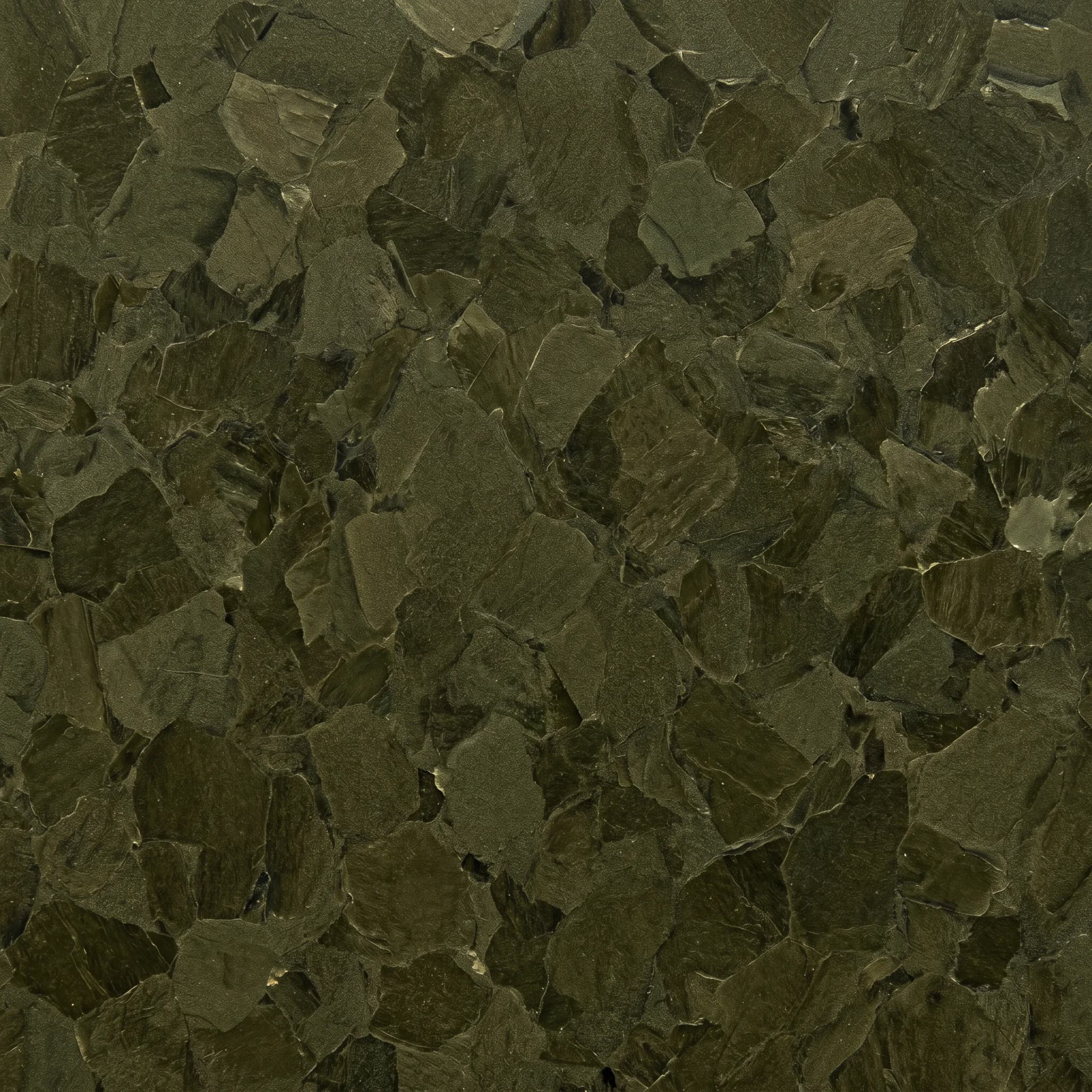

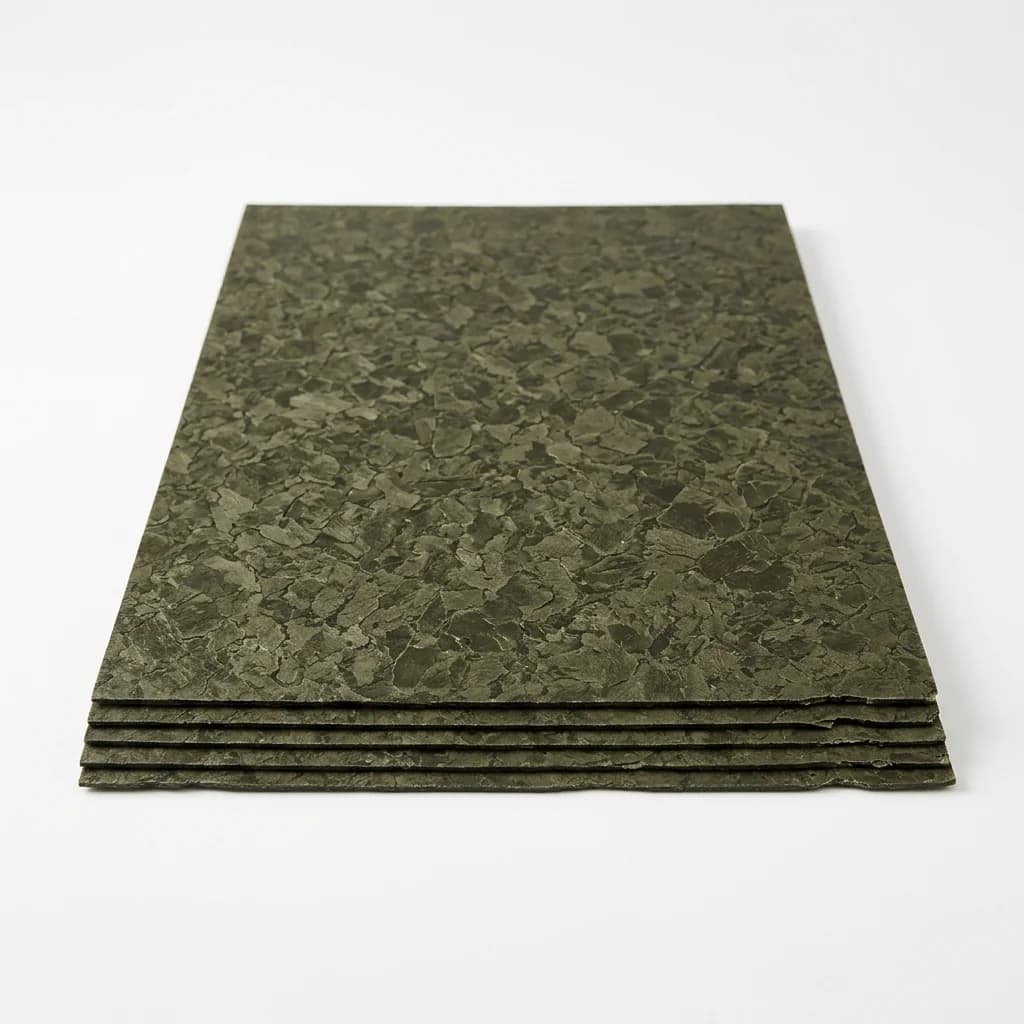

Миканит коллекторный КФГС 0,40 мм по ГОСТ 2196-75 — жёсткий листовой электроизоляционный материал из щипаной слюды-флогопита на специальном глифталевом связующем (≤4,5% массы). По типу миканитов ГОСТ 25045-81 — тип 14. Поставка через наша компания с выдачей паспорта качества. Применяется как тонкая межламельная прокладка в коллекторах малогабаритных электрических машин.

Минимум нормативного ряда ГОСТ 2196-75 для КФГС. Толщина 0,40 мм — нижняя граница нормативного ряда (Табл. 1 ГОСТа: 0,40; 0,50; 0,55; 0,60 мм). Ниже 0,40 мм коллекторные миканиты по ГОСТ 2196-75 не нормируются ни в одной из 7 марок.

Технические характеристики

Применение КФГС 0,40 мм

0,40 мм — минимальная нормативная толщина по ГОСТ 2196-75, общая для всех марок с полным тонким рядом (КФШ, КФГ, КФП, КФГС). Применяется там, где геометрия коллектора физически не допускает установку более толстой прокладки: коллекторы самого малого диаметра с узким шагом пластин, миниатюрные двигатели постоянного тока мощностью от единиц ватт, прецизионные тахогенераторы следящих систем.

Для КФГС 0,40 мм типовая сфера — малогабаритные ДПТ со специальной компоновкой коллектора, где даже 0,50 мм прокладка увеличит общий диаметр коллектора или потребует пересчёта количества ламелей. Пробивное напряжение в испытании по Табл. 3 ГОСТа — ≥2,8 кВ (7 кВ/мм × 0,40 мм); фактическая электрическая прочность ≥19 кВ/мм, что при межламельных рабочих напряжениях 20–40 В обеспечивает многократный запас по электрической стойкости. Узкое место в тонких прокладках — не электрика, а механика: стойкость к давлению щёток и стабильность геометрии при нагреве.

В ремонтной практике: замена изношенной коллекторной изоляции малогабаритных ДПТ, тахогенераторов. Если в паспорте машины указано «миканит коллекторный 0,4 мм ГОСТ 2196-75» и исходно применялся КФГС — сохраняют марку. При отсутствии информации о марке и наличии сомнения в диапазоне — можно использовать КФГ 0,4 мм как эквивалент (параметры в Табл. 3 для 0,40–0,60 мм у КФГС и КФГ совпадают).

Технологически: тонкий лист 0,40 мм требует аккуратной штамповки — при сильном прессе возможно растрескивание по кромке. Стандартные инструменты — гидравлические штампы с регулируемым давлением или вырубные штампы с направляющими.

Сравнение толщин КФГС

Условное обозначение при заказе

• Слюда размера 6: Миканит КФГС 0,4—6 ГОСТ 2196-75
• Слюда размера 10: Миканит КФГС 0,4—10 ГОСТ 2196-75

Вопросы и ответы

Можно ли получить КФГС тоньше 0,40 мм?

По ГОСТ 2196-75 — нет. 0,40 мм — минимум нормативного ряда для всех марок этого стандарта с полным тонким диапазоном (КФШ, КФГ, КФП, КФГС). Для более тонких прокладок применяют другие профили изоляции — слюдяную бумагу, плёночно-бумажные материалы, микаленту — но это уже не коллекторный миканит по ГОСТ 2196-75.

Чем отличается КФГС 0,40 мм от КФГ 0,40 мм?

По Табл. 3 ГОСТ 2196-75 для этой толщины параметры совпадают: флогопит, глифталь, ≤4,5% связующего, расслаиваемость ≤5%, усадка по условию а). Разные только тип по ГОСТ 25045-81 (14 у КФГС, 11 у КФГ) и, соответственно, исполнение связующего («специальное» у КФГС против «стандартного» у КФГ). В практике малогабаритных машин исторически применяется КФГС; в машинах средней мощности с полным рядом толщин — КФГ.

Какое пробивное напряжение реально выдержит лист 0,40 мм?

ГОСТ 2196-75 Табл. 3 указывает испытательное напряжение 7 кВ на 1 мм толщины — для 0,40 мм это 2,8 кВ. Фактическая электрическая прочность ≥19 кВ/мм означает ориентировочный пробой на уровне 7,6 кВ; разница между испытательным и пробивным напряжением — штатный запас по электрической стойкости, закладываемый стандартом.

Подробнее о марке КФГС (расшифровка буквенного обозначения, отличие от КФГ, почему только тонкие толщины, тип 14 по ГОСТ 25045-81, типичные применения в малогабаритных двигателях и тахогенераторах) — в описании категории КФГС.

Заказать КФГС 0,40 мм

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru. Наличие, место и срок отгрузки уточняются при расчёте заказа. Паспорт качества и сертификат ГОСТ 2196-75 в комплекте. Доставка по России: ПЭК, Деловые Линии, СДЭК. Объёмы и условия поставки — по согласованию при заказе.
